XC Racing TUNED KLEIN PULSE KA2sr STAGE3

AND STAGE3[KLEIN PULSE]
PULSEはサス専用スケルトン,オーバーサイズヘッドを装備した
XC,SLレース に最適なKLEINでもっとも戦闘的なフレームです。
これにANDチューンを施すことにより更にレーシーなフレームとなります。

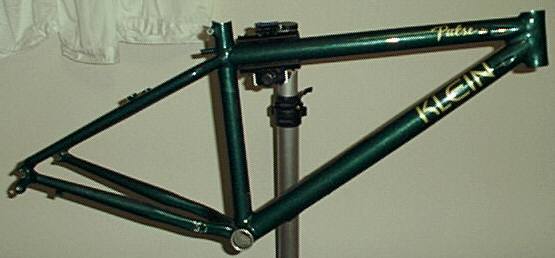

puls1.jpg 「ベースフレーム」

まずは全てのパーツを外し、アライメント,クラック,キズ,ヘコミをチェックする。

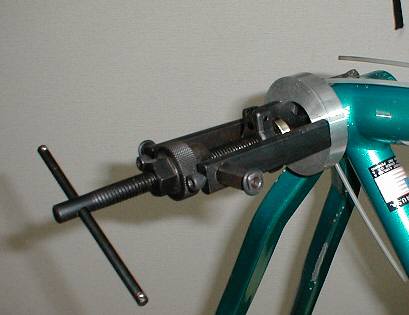

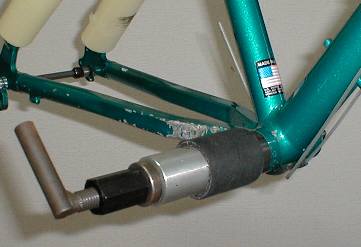

setup2.jpg setup1.jpg BBシャフト,ベアリングの取り外し

メンテナンスフリーで軽量なKLEINシールドBBであるが、取り外し,セットアップにはAND専用工具を使用する、 0.5mm単位にて車種別にチェーンラインを調整する。

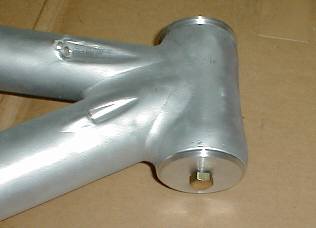

setup3.jpg setup4.jpg サンドブラスト専用マスキングツール

強力なサンドブラストを行うにはベアリング圧入部は厳重に保護する必要がある、 ヘッドおよびBB部は肉厚が薄くガムテープなどでは簡単に吹き飛んでしまう、 ANDではMC1/MC2専用のツールを製作し砂の進入を防ぎ万全を期している。

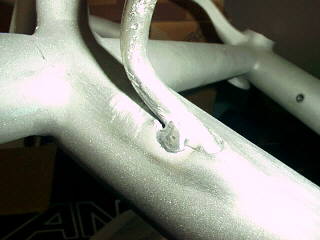

puls2.jpg 「加工プロセス」

KLEIN独特の強固なペイントをブラストで完璧に剥がし ボディワークを行う。
これはケーブル内蔵加工を行い、フレームにストレスが残らないように 最小限のアルゴン溶接を行ったところ。チューブはフレームと同じ材質を 選択、もっともトラブルの少ないフルアウターの内蔵加工が出来上がる。
この後、冷間溶接システムで補強しフィレット処理する。
シートパイプ後ろのカンチケーブルガイドは完璧に除去している。

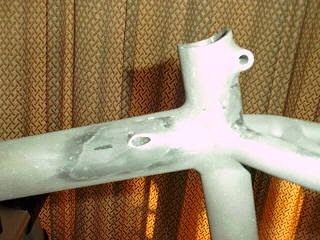

puls4.jpg 冷間溶接システムで仕上げた状態、冷間溶接システムとは軍用に開発された 金属補修剤で化学反応で常温にて短時間で硬化する。硬化後はジュラルミン に匹敵する硬度になり、250℃までの耐熱性がありパウダーコートにも対応する。。

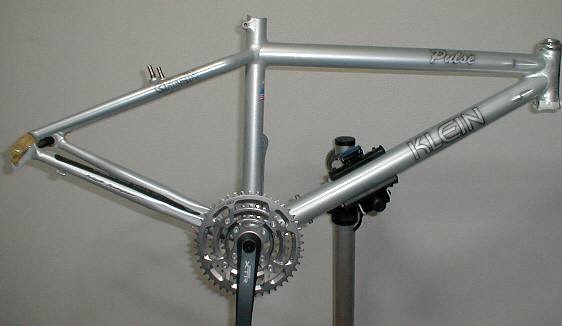

puls3.jpg ハードブラスト,ワイヤー内蔵,溶接,ガイド削除,フィレット処理等のボディワークを終え塗装を 待つKLEIN PULSE KA2sr、塗装の下地としては最高の状態。
そしてカスタムペイントで仕上げる。

−−−−AND CUSTOM PAINTING PROCES−−−−

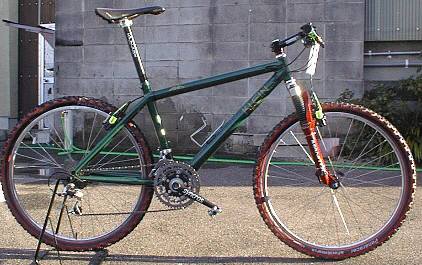

世界に1台のPulseを作る為、カスタムペイントを施す、ペインターは
High Jumper増永氏、影付文字で段差の全く無いロゴを再現。
カラーはVOLVO用POLER WHITE SILVER PEARL。


pulse6.jpg kadowaki1.gif

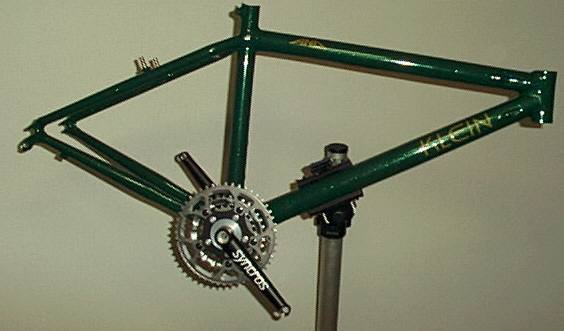

純正カラーをパウダーコートで再現したKA2srフレーム。
強力な密着,耐候性を持つ高級塗装方法だ、AND共同
開発のKLEIN専用プロセスによりロゴも塗装で再現する。
