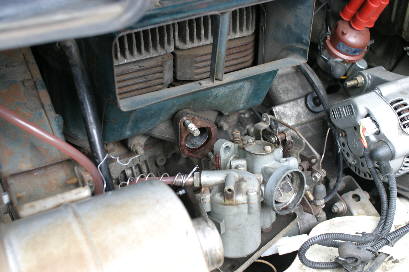

まずは、キャブレター部から順繰りに部品をひたすら外します。
実はピストンを見るために、インマニをはずすまでの作業は、以前のショットだったりします。
まずキャブ周りから外しましょう。で、キャブレターを外し、ファンシュラウドを外していきます。

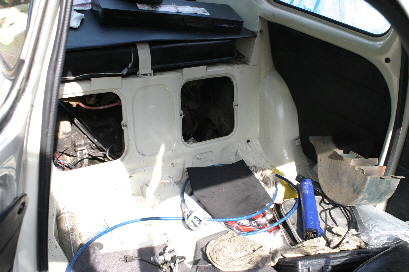

シュラウドは、車内側のサービスホールも開けて外します。

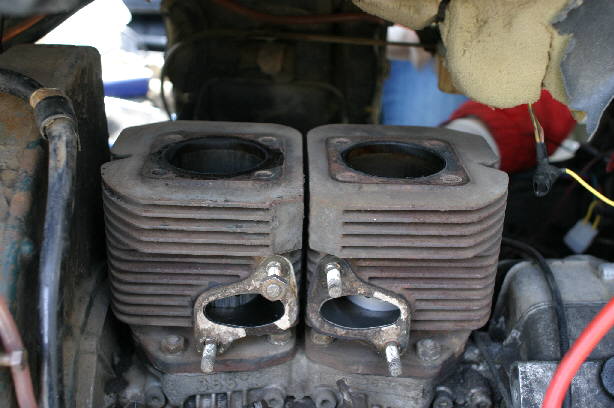

シリンダヘッドが見えましたね。
車内側はこんな感じ。ここまでが、以前の作業でした。
で、いよいよ換装作業に入ります。
まずはエキマニまで外しますが、分割式のシュラウドが曲者で、シュラウドを宙ぶらりんにしたまま、
エキマニを外さないとシュラウドを引っ張り出せません。こりゃ面倒くさい。
しかし、そのアタリは妥協してサクサクと作業を進めます。なお、エキマニとマフラーの間を切り離すのと、ヒーターダクトの切り離しもお忘れなく。

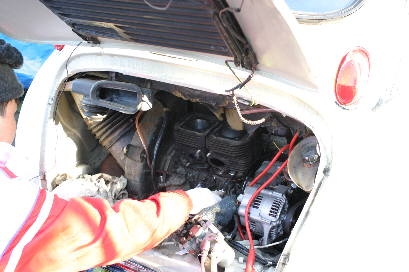

そこまで行ったら、いよいよシリンダヘッドの取り外しです。
まずプラグを緩めておき、ヘッドボルトを一度締め方向に回してから緩めます。
これは、固着したボルト外しに使う手なのですが、一度にボルトを伸び方向に回すと、引っ張り力に耐えられなくなり、
折れたりします。そこで一度圧縮方向に回すことで、ボルトの食いつきを剥がすことができるのです。ボルトの山には、長さ方向かならず余裕寸法がありますから。
シリンダヘッド外れました。次に、シリンダーを外しに掛かります。まずは＃1ピストン側から取ります。理由は、＃2側、ファンがあって、
何をするにも＃1側があいていた方が、作業が楽になるからです。
しかし、このナットがなかなか嫌な位置にあったり、普通のレンチが入らないから困り者です。
一番使いやすかったのが、KTCのストレートめがねです。これ、頭が薄いし、オフセット角が無いので､非常にいいです。
ナットを全部外したら、シリンダを抜きます。ガスケットが固着していますので、コンコンとプラハンでフィンを折らないように
注意しながら衝撃を与えれば、大概外れると思います。

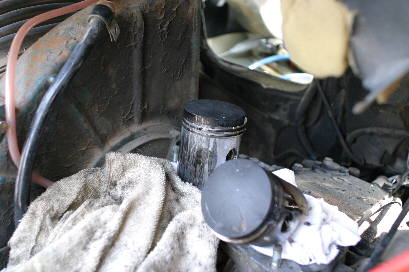

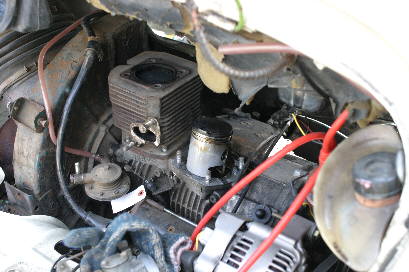

まず＃1ご開帳。綺麗なピストンです。さて、そして抜いた＃2側ですが、予想通りガリガリです。

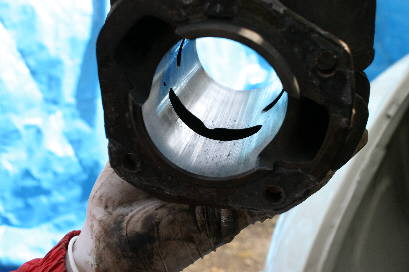

まずピストンリングが一部欠け、シリンダ側にも金属の溶着物がついています。
＃2は悲惨！なお、現車のシリンダー＆ピストンはSTDサイズで、この状態でもシリンダはボーリングすれば、0.5ｍｍオーバーサイズの予備として
十分使えるレベルですね。
ここが焼きついています。

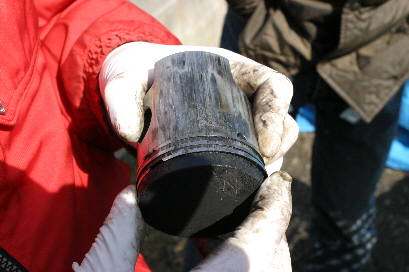

本当に＃2ピストンは悲惨ですね。

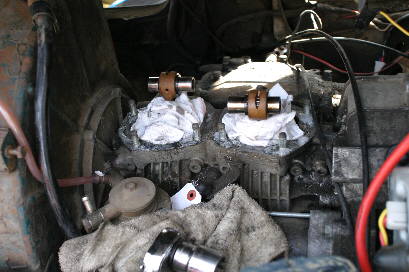

コンロッドとご対面〜ん。クランクケースには、ガスケットの泣きわかれが残っていますので、リムーバを塗布してすくスクレイパーで掻き出します。
その間、部品取りから調達して整備したピストンに、リングを挿入。このピストンリングプライヤー、
安くて使いやすくて最高ですな！
ピストンリングを嵌めたら、コンロッドにピストンを取り付けます。
ピストンピンがスッと入れば難しい作業ではないのですが、使い込んだピンだと硬い場合があります。
その場合には冶具を使いますが、なかなか作業はシビアになります。
なお、サークリップですが、片側はあらかじめ取り付けておくと作業が楽です。
というより、＃2の左側は、ファンシュラウドが邪魔で、後からサークリップをつけるのは困難です。
サークリップをわすれずに。次にピストンリングコンプレッサを嵌め、シリンダを挿入。
私はいつものプロショップさんの特製冶具を使いました。これ、パンチングメタルでリングの合口
確認もすぐ出来ますし、使い勝手も良いので作業は非常に簡単でした。

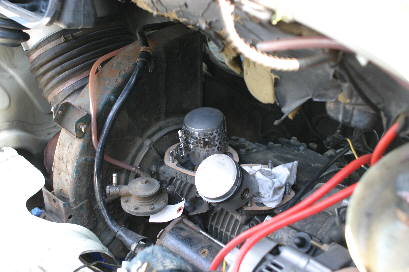

冶具を装着。

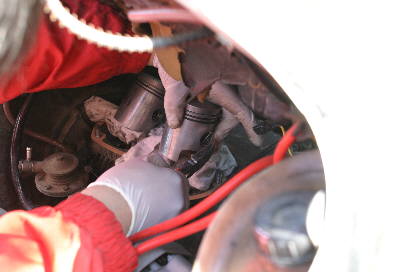

シリンダをそぉっと被せます。
＃1も無事装着完了。シリンダまで取り付いたら、クランクケースとシリンダを止めるナットを仮止めし、セルを回して芯出しをします。
セルによる芯出し後、エキマニも取り付け、再度芯出しをします。

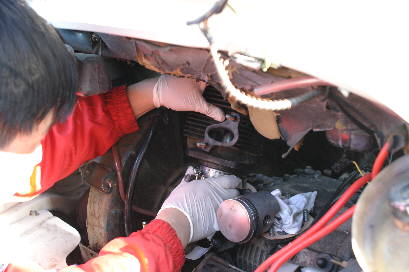

ナットを本締め、シリンダヘッド取り付け、再びエキマニを装着、ファンシュラウドも取り付ければ、後は

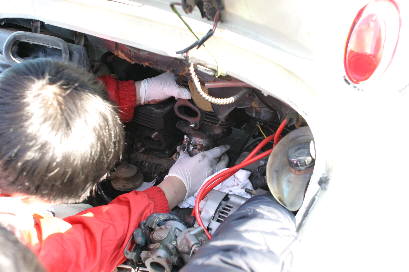

インマニ、キャブレターの装着で元通りとなります。

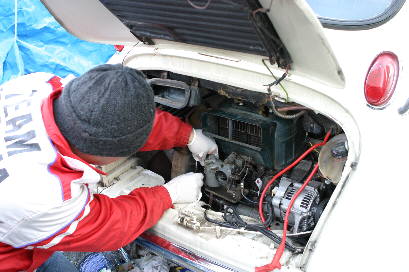

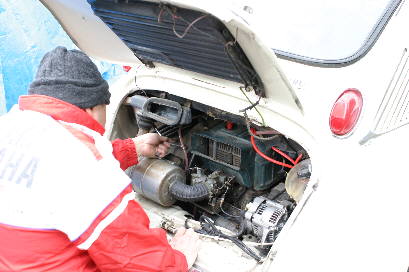

キャブまで付きました。さあ、始動です。
念のため微混合にし、エンジンスタート。
無事掛かりました！
まだ新品リングが馴染んでいないため、シャカシャカいいますが焼きついたコンコン音は当然ありません。
しばらくアイドリングで放置し、ちょっと走り出してみました。
うーん、まだ回転は重いけど、圧縮が強くなったためか、低速はトルクが増したように思います。
まずは試走。冷静になると、なんだかバチバチ言っています。ガレージに戻ると、”こんなもんが落ちていますよ”と

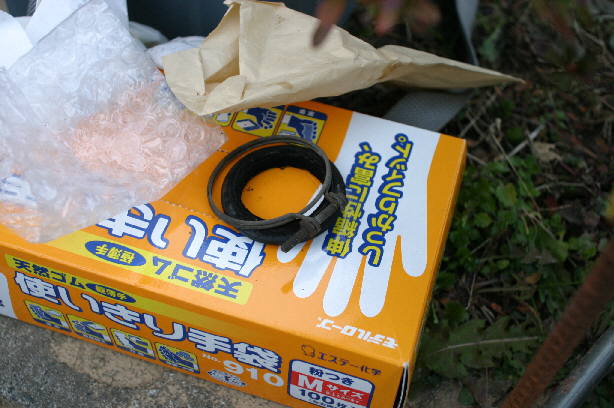

指摘されました。ソレが下の画像です。
あーりゃ、これエキマニとマフラーのガスケットですね。バネはヒーターダクトの押さえです。
さっさと改修して、完成。

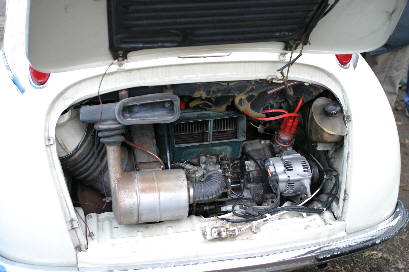

元とおりです。ということで、エンジンOH修理が完了です。
しかし、シリンダヘッドにある事実が発覚したのは、エンジンを組み立ててからのことなのでした。
