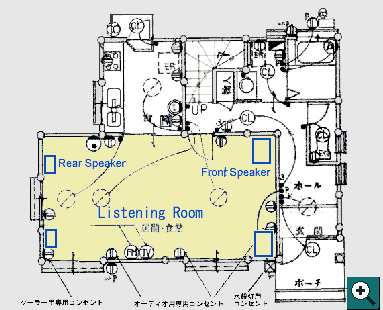

リスニング・ルーム リスニング・ルームもオーディオ遺産で、１５．５畳、旭化成へーベルハウス・Ｃｕｂｉｃ（発泡軽量コンクリート製）です。 軽量コンクリのため、遮音特性の良いのが特徴です。床も軽量コンクリのため、オーディオシステムのセッティングが楽になります。床が響かないので、アナログ・プレーヤも防振材が要りません。 しかし、大音量だと天井（内装）は、ビビリます。 フロントスピーカ設置面の、壁は反射壁仕様、ガラス窓は二重、床面は耐荷重仕様です。 大型スピーカーを大音量で使用しても、隣近所に迷惑をかけない仕様です。音響特性的には特別な考慮をしていません。 リアースピーカ設置面は何もしてません（フロント２ｃｈ．で計画したため）。左下の写真をクリックすると、リスニング・ルームの写真が表示されます。 唯一の失敗は、窓についているシャッター（３台）を電動式にしなかったことです。コストアップになりますが、シャッターの開け閉めは結構面倒です。勿論、シャッターだけなら良いのですが、スクリ−ンを降ろして、プリアンプ、メインアンプ、プレーヤーに電気を入れて、二重窓を開けて……となるからです。プロジェクター導入を計画している方は、電動式シャッターをお薦めします。勿論、最低でも手動式シャッターは必要です（簡単に暗室になります）。 新築ハウスの計画には、明日家のフリーソフト 「イエスマ」を、HPからダウンロードして使うと便利です。 右の図面をクリックすると、オーディオルームの詳細図面へジャンプします。  室内音響シミュレーションが、フリーソフトとパソコンで出来ます。TOA Electronics（日本のＴＯＡの米国子会社）のサイトから、"TOA Speaker System Software"と、"all speaker data" (ZIP, 19 Mb)をダウンロードします。あるいは、とりあえずF-240G/W スピーカー・データをダウンロードします。

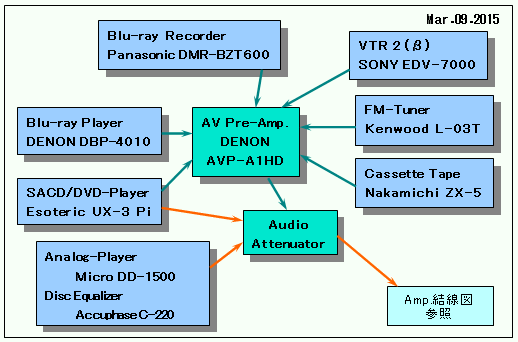

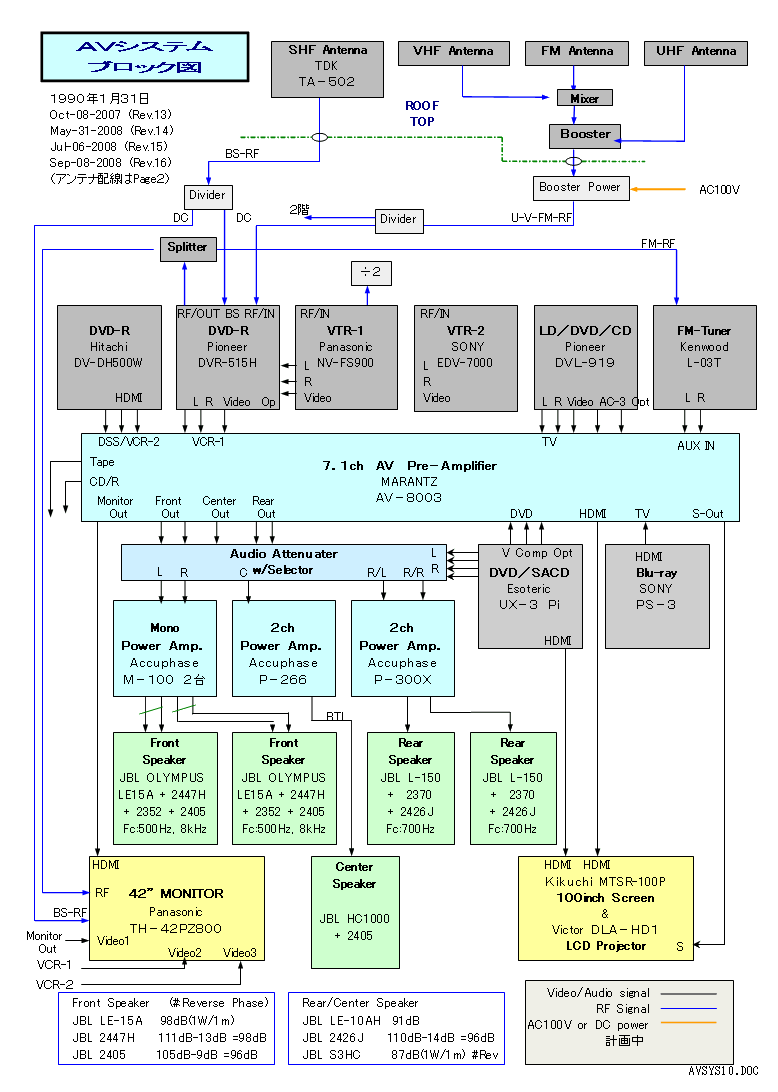

ＡＶ機器接続図 我が家のＡＶシステム機器の、接続ブロック図を示します。 ここをクリックすると、詳細接続図−ａｖｓｙｓ95．gif (29kByte)を表示します。 ちなみに、詳細接続図は、Ｗｏｒｄで作成し、印刷プレビュー90%表示を、ＰＳＰでキャプチャしました。 Word2000ファイルだとサイズは６４ｋＢ、Word95ファイルだとサイズは３１ｋＢ、１６色ＧＩＦファイルだとサイズは２９ｋＢ、さらにWordのhtml形式保存ファイルだとサイズは１４０ｋＢにもなります。Ｗｏｒｄ２０００って、馬鹿で大喰らいですね！

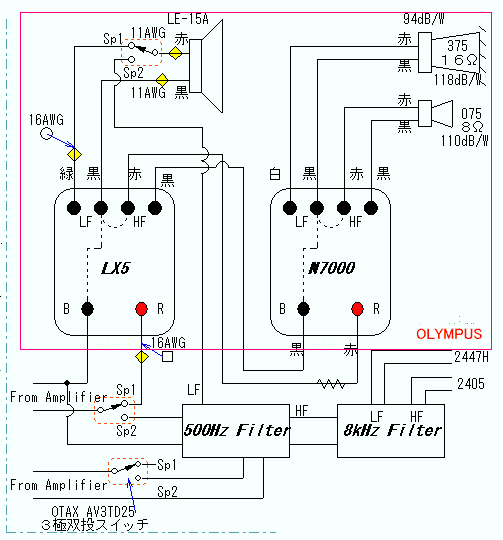

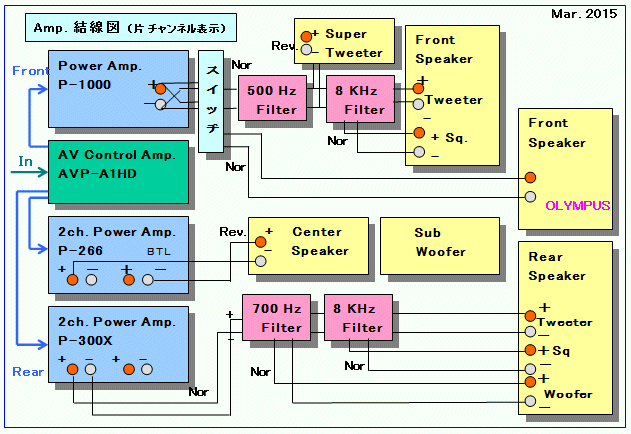

アンプ／スピーカー接続図 我が家のＡＶシステムの、アンプ／スピーカの接続ブロック図を示します。 フロントはバイ・ワイヤ接続です。 《ＪＢＬスピーカの位相は、基本的には、システム（完成品）は正相、ユニット（スピーカ単体）は逆相になっています （位相は、型番によって異なるので、個別カタログで要確認）。 そのため、センター･スピーカのみを逆相接続にしています。ちなみに、昔のＪＢＬシステム(完成品）は逆相でした。これも、パラゴンの音に近づける工夫です。　なお、ＬＣフィルターは同相接続型を使用しています。》 http://www.jblpro.com/catalog/support/getfile.aspx?docid=241&doctype=3　参照。 レベル・ダイアグラムを作成し、大枠のレベル、位相を合わせます。次に、試聴をしながら、最終的にはレベルを０．５ｄＢまで合わせこみます。レベル・ダイアが無いと、訳が判らなくなります。 Olympus（オリンパス）導入により、フロント・スピーカーの中音と高音は、オリンパスの中音高音スピーカーと２４４７H + 2405スピーカーとをスイッチ切替出来ます（オリンパスのウーファーは共用になります）。

サウンド・ファニチュア SONY　AF-R222　ユニットボックス SONY　AF-P034　台輪 ソニーマグネテープ　SVK-120　ビデオテープラック

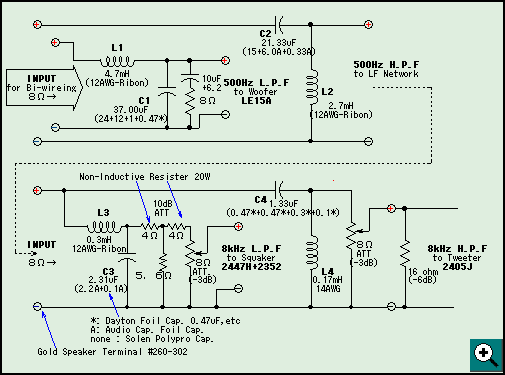

５００Hz/８KHｚ　LC フィルタ回路図 我が家のＡＶシステム(Front)に使用している自作ＬＣ　フィルターの回路図を示します。 （回路図をクリックすると、拡大版回路図、及びＬＣ定数表を表示します） この回路の特長は、振幅平坦型（正相接続）です。　Low Pass FilterとHigh Pass Filterの時定数を離し、合成後の振幅を平坦にするものです。 製作については、部品を吟味しました。 フィルタのコイルは、すべて１２ＡＷＧ相当の無酸素銅空芯フォイル（銅箔）タイプを使用しました（写真：右）。コイルは絶対に空芯型を使います。磁性体が入ったコイルは、流れる電流値によってインダクタンスが変化します。 コンデンサーはすべて損失が一番少ない、ポリプロピレン型です。コンデンサーの一部には、損失の少ない錫箔(Foil)電極のコンデンサを使用しています（ 通常は小型化のためアルミ蒸着）。特に、"Audio-Cap PPT Theta"（写真：右下）は、箔が厚い為か大きく、重量もありますが、音の分解能で明らかに差が付きます。 錫は銅より柔らかいので、絶縁体との密着性も良好と思えます。箔コンデンサーは、高いのですべてには使えませんが、お勧めのコンデンサです。 交換後の効果は絶大です。電解コンデンサーは、絶対禁止！ 抵抗は無誘導巻き、端子は金めっきタイプを使用しています。磁性体を使っていないこと。 配線材は、当然、無酸素銅線Monster Cable-ＮＭＣです。 アッテネータには、一時ＬＵＸ ＡＳ−６トランス式アッテネータを使ったこともありましたが、音質が好みに合わないため、現在は抵抗（ボリューム）式を使っています。（トランス式は、あまりにも分解能が高く、聞いてて疲れる音になりました。） その後、ファインメットコアR使用のスピーカー用トランス式アッテネータFM-ATSP1を使うことで、好みに合う疲れない音のアッテネータになりました(2014年)＜詳細＞ 空芯コイル(Alpha-Core)、錫箔コンデンサ(Audio-Cap)は、Ｐａｒｔｓ Ｅｘｐｒｅｓｓから購入しました。重量物は運賃が高くなりますが、船便を使うと、入手までに約１ヶ月かかりますが、日本で購入するよりも安く上がります。　しかし、最近(2007年）は、この会社が大きくなったせいか、融通が利かずUPSかFedExのみの輸送になり、運賃が高くつくようになってしまいました。 （Webから運賃を含めた支払い金額が表示されるので、高ければ購入をやめることが出来ます。） マルチ･チャンネルにすれば、こんな苦労はまったく不要になります！（金銭面など、他の苦労をすることになります。例えば、最高の音質のアンプを3台も購入しなければ、良いシステムは出来ません。） オーディオ・システムのセッティングはここ

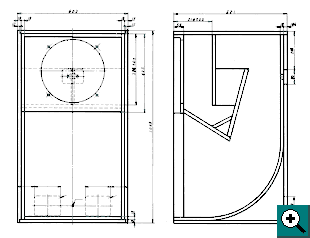

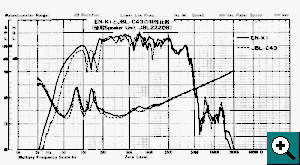

ＥＮ−Ｋ1B　スピーカーボックス寸法図・周波数特性： かなりマニアックな世界ですが、Ｖｉｃｔｏｒ製スピーカーボックス（低音バック・ロード・ホーン）の寸法図と、ＪＢＬ−Ｃ４３との周波数特性比較を乗せます。さらに、下図をクリックすると大きな図面が表示されます。 あのＪＢＬ　ハークネスや、パラゴンの音色を狙いました。長年（２０年）も使うと、コーン紙のウレタンエッジが腐ってしまいました。エッジを交換して使っています （1975年購入、1996年エッジ交換）。 しかし、現代的な分解能の高い中音・高音ホーン・スピーカの音色と合わなくなってきました。……2007年8月、オリンパス 購入によりスペースが無くなったため廃棄。勿体なかった！。Ｄ１３０もだけど、ＬＥ１５Ａ使用のこの箱の低音感は非常に良かったので悔やまれます。 もっと部屋が大きければ、オーディオショップのように数種のスピーカーを常設出来るのですが……。 スピーカーボックスの低域最適設計を行う、パソコンソフト（Share Ware)があります。「The Speaker Simulator」です。密閉型、バスレフ型、バンドパス型のボックスのシミュレーションが行えます（バックロードホーン型は不可）。 他のスピーカーシミュレーションソフトには、WinSpeakerzがあります(Free-Demo版)。 リアルタイムアナライザーソフトには、TrueRTA audio spectrum analyzer softwareがあります（有料版、無料版）。

スピーカー・ユニットの特性

ホーン
2352 2370A スロート径 38mm 25mm 適合ドライバ 2447H/J、2451H/J 2426H/J 公称カバレージ角(水平×垂直) 90゜×40゜ 90゜×40゜ 指向係数 (Q) 13 (630kHz〜20kHz) 12.2 (1kHz〜16kHz) 指向性指数 (DI) 11 (630kHz〜20kHz) 10.9 (1kHz〜16kHz) 使用最低周波数 500Hz 500Hz 推奨最低クロスオーバ周波数 500Hz 630Hz 構造 ガラス繊維強化プラスチック 高密度ポリウレタン 寸法 高457mm×幅559mm×奥行254mm 高173mm×幅448mm×奥行174mm バッフル開口寸法  --- 高138mm×幅403mm(前面取付) 重量 2.2kg 1.4kg カタログ　ダウンロード pdf (989KB) Ｐ１、Ｐ２、Ｐ３、Ｐ４

2405J (077) 公称インピーダンス 16Ω (8Ω) 許容入力 (連続プログラム) 40W (20W) 感度 (1W, 1m) 105dB SPL(7kHz〜20kHz) 周波数レンジ (-10dB) 6.5kHz〜21.5kHz カバレージ角度 水平90゜×垂直35゜(16kHz)、Q: 10、DI: 10 推奨最低クロスオーバ周波数 7kHz ダイアフラム φ44mm、アルミニウム合金 ボイスコイル φ44mm、アルミニウム・リボン 極性 (＊) − 磁束密度 1.75T バッフル開口径 79mm 寸法 直径121mm×奥行95mm 重量 2.3kg カタログ　ダウンロード Ｐ１、Ｐ２ ＊ 赤色端子に正電圧をかけたときダイアフラムが動く方向。＋: 前(EIA) ／ −: 後。

ドライバ

システムの構築履歴

Ｄａｔｅ	Ｃｏｎｔｅｎｔｓ	Ｎｏｔｅ
Ｊｕｌ．０３．１９６６	ＦＲ　FR-34 トーン・アーム 追加	<Retire>
Ａｐｒ．１３．１９６８	Pioneer MU-7 アナログ・ディスク・プレーヤ　追加	<Retire>
Ａｐｒ．２８．１９６９	AKAI X-150D オープンリール・テープレコーダ　追加	初<Retire>
Ｏｃｔ．０６．１９７２	Shure V-15 Mk-II-Improve  フォノ・カートリッジ 追加
Ｆｅｂ．１６．１９７３	Technics RS-276U カセット・テープレコーダ　追加	初<Retire>
Ｄｅｃ．１９．１９７３	Pioneer SF-850 チャンネル・デバイダー　追加	初<Retire>
Ｍａｙ．１４．１９７４	Pioneer RT-1050 2Tr/38cmテープレコーダに変更	<Retire>
Ｄｅｃ．１３．１９７４	LUXKIT A3400 真空管プリアンプ・キットに交換	<Retire>
Ｓｅｐ．１０．１９７５	Ｖｉｃｔｏｒ　EN-K1LB バックロード・ホーンに交換	<Retire>
Ｄｅｃ．１５．１９７５	JBL LE-15A 38cm低音スピーカに交換
Ｊａｎ．--．１９７６	6RA8 P.P. 10W 真空管パワーアンプ　追加	<Retire>
Ｊｕｎ．２９．１９７６	STAX SR-X Mk-III コンデンサ・ヘッドホーン　追加	<Retire>
Ｄｅｃ．０９．１９７７	JBL 2405 高音用スピーカに交換
Ｄｅｃ．０９．１９７７	JBL N-8000 ８ｋＨｚ　Network Ｆｉｌｔｅｒ　追加	<Retire>
Ａｐｒ．２０．１９７９	SONY CFS-V1 ラジオ･カセットコーダ　追加	<Retire>
Ｄｅｃ．２４．１９８１	JBL 2420/2312/2308中音ドライバ・ホーンに交換	<Retire>
Ａｐｒ．０３．１９８２	SANSUI SE-8 グラフィック・イコライザー　追加	<Retire>
Ｍａｙ．２２．１９８３	SONY WM-F5 カセット・ウオークマン　追加	<Retire>
Ｊｕｌ．２６．１９８３	SONY SL-HF77 β-HiFiビデオ・レコーダ　追加	初のβ<Retire>
Ｆｅｂ．１６．１９８５	Pioneer CLD-9000 ＬＤ／ＣＤプレーヤー　追加	初のＬＤ<Retire>
Ａｐｒ．０２．１９８６	National TH28-DM03 ２８インチ・カラーモニタ　追加	<Retire>
Ｎｏｖ．０７．１９８７	SONY SB-V6 ＡＶセレクター　追加	<Retire>
Ａｐｒ．０６．１９８８	SONY D-40 ＣＤウォークマン　追加	<Retire>
Ｊａｎ．２３．１９９０	Panasonic NV-FS900 VHSビデオ・レコーダ　追加	初のVHS <Retire>
Ｄｅｃ．１９．１９９０	SONY SAT-55GRX ＢＳチューナー　追加	初のＢＳ<Retire>
---．--．１９９１	Kenwood KAV-7500 ＡＶインテグレートアンプ　追加	初AVアンプ<Retire>
Ｊｕｌ．０５．１９９５	Mitsubishi 37C-DX2　３７インチディスプレィに交換	<Retire>
Ｎｏｖ．--．１９９６	JBL LE-15Aのエッジ交換 (by Simply Speakers)
Ｊｕｎ．--．１９９７	JBL 2370A 中音ホーン(フロント)・スピーカに交換
Ｊｕｌ．０３．１９９７	Pioneer DVL-9　DVD/LD/CDプレーヤに交換	初のＤＶＤ<Retire>
Ｏｃｔ．２６．１９９７	SONY TA-V88ES ＡＶインテグレートアンプ　追加	初の5.1Ch
Ｄｅｃ．１３．１９９７	JBL ２３５２ 中音ホーン(フロント)・スピーカに交換
Ｄｅｃ．１３．１９９７	JBL ２４４７Ｈ 中音ドライバ(フロント)・スピーカに交換
Ｄｅｃ．１７．１９９７	JBL　Ｓ３ＨＣ センタースピーカー　追加	<Retire>
Ｊａｎ．--．１９９８	自作 500Ｈｚ　Network Ｆｉｌｔｅｒ　に交換
Ｍａｒ．２３．１９９８	自作 ８ｋＨｚ　Network Ｆｉｌｔｅｒ　に交換
Ｊｕｎ．１１．１９９８	電源コンセントをホスピタル・グレードに交換
Ｎｏｖ．--．１９９８	Monster NMC スピーカーケーブルに交換
Ｏｃｔ．０８．１９９８	SONY MZ-R55 ＭＤウォークマン　追加	初のＭＤ
Ｄｅｃ．３０．１９９８	SONY TA-N9000ES　5.1Ch. パワーアンプ　追加	<Retire>
Ｊｕｎ．１９．１９９９	SONY TA-E9000ES　AVコントロールアンプ　追加	<Retire>
Ｍａｒ．２４．２０００	Pioneer DV-S10A　DVD-Audio/CDプレーヤ　追加	初のDTS<Retire>
Ｊｕｌ．１５．２０００	ＪＢＬ　ＬＥ−１０ＡＨ リヤー・スピーカに交換	<Retire>
Ｊｕｌ．２３．２０００	ＳＯＮＹ　ＶＰＬ−ＶＷ１０ＨＴ　液晶プロジェクタ　追加	初の液プロ<Retire>
Ｊｕｌ．２３．２０００	Kikuchi ＭＴＳＲ−１００Ｐ　１００ｉｎｃｈスクリーン 追加
Ｊａｎ．１７．２００１	Ｍｉｃｒｏ ＤＤ−８ アナログ・プレーヤ　追加	<Retire>
Ｊａｎ．２１．２００１	Ａｃｃｕｐｈａｓｅ Ｐ−３００Ｘ パワーアンプ　追加
Ｆｅｂ．１６．２００１	シュア　針圧計ＳＦＧ−２　追加
Ｍａｒ．１０．２００１	ＳＭＥ　 トーンアーム３００９/S2 Imp.　追加
Ａｐｒ．２７．２００１	Ｎａｋａｍｉｃｈｉ　ＺＸ−５　Ｃａｓｓｅｔｔｅ　Ｄｅｃｋ　追加
Ｍａｙ．０４．２００１	Ａｃｃｕｐｈａｓｅ Ｐ−２６６ パワーアンプ　追加
Ｊｕｎ．０３．２００１	ＪＢＬ　Ｌ−１５０　リアー・スピーカに交換
Ｊｕｎ．２３．２００１	Fidelity Research FRT-3 ＭＣトランス　追加
Ｓｅｐ．２１．２００１	ＳＴＡＸ　ＳＲ−Λ（ラムダ）　イヤー・スピーカと、 ＳＲＭ−１・ＭＫ２・Ｐｒｏドライバ　に交換
Ｓｅｐ．２８．２００１	KENWOOD　Ｌ−０３Ｔ　ＦＭチューナ　追加
Ｏｃｔ．１０．２００１	ＳＯＮＹ　ＥＤＶ−７０００　ＥＤベータ・デッキ　追加
Ｄｅｃ．１２．２００１	マイクロ　DDX-1500　アナログ・プレーヤ　追加
Ｍａｒ．２５．２００２	Ａｃｃｕｐｈａｓｅ Ｃ−２２０ ディスクイコライザ 追加
Ａｐｒ．１６．２００２	Ａｃｃｕｐｈａｓｅ Ｍ−１００ モノ・パワーアンプ 追加	<Retire>
Ａｕｇ．１５．２００２	Ａｃｃｕｐｈａｓｅ ＤＰ−７０Ｖ　ＣＤプレーヤ 追加	<Retire>
Ａｕｇ．２２．２００２	ＡＫＡＩ ＧＸ−６３５Ｄ 10inchテープレコーダ 追加
Ｄｅｃ．１２．２００２	Pioneer ＤＶ−Ｓ８５８Ａｉ　DVD-A/SACDプレーヤ追加	<Retire>
Ｊａｎ．０２．２００３	Ａｃｃｕｐｈａｓｅ Ｐ−２６６ パワーアンプ　スペア
Ｊｕｎ．１８．２００３	Esoteric ＤＶ−３０ DVD-Audio/SACDプレーヤ 追加	<Retire>
Ｏｃｔ．３１．２００３	Pioneer ＤＶＲ-５１５Ｈ-Ｓ　ＨＤＤ／ＤＶＤレコーダ 追加	初・DVDレコーダ
Ｄｅｃ．１６．２００３	Ａｃｃｕｐｈａｓｅ ＣＸ−２６０ マルチチャンネル・コントロールセンター 追加	<Retire>
Ｄｅｃ．２６．２００４	Pioneer DVL-919　DVD/LD/CDプレーヤに交換	<Retire>
Ｍａｒ．２４．２００５	Marantz 250 パワーアンプ　<スペア>
Ａｐｒ．１３．２００５	ＪＢＬ　ＵＴ−４０５ スーパー・ツィータ 追加
Ｎｏｖ．１９．２００５	JBL　ＨＣ−１０００ センタースピーカー 追加
Ｄｅｃ．１０．２００５	Hitachi　ＤＶ−ＤＨ５００Ｗ　ＨＤＤ／ＤＶＤレコーダ追加	初・地デジ<Retire>
Ｊｕｌ．１８．２００６	ＣＳＥ　Ｅ−１００　アイソレーションレギュレータ 追加
Ｍａｙ．０２．２００７	Ｖｉｃｔｏｒ　ＤＬＡ−ＨＤ１　D-ILAプロジェクタ　 に交換	初・フルＨＤプロ
Ｍａｙ．０３．２００７	Esoteric ＵＸ−３ Ｐｉ ユニバーサル・プレーヤ に交換
Ａｕｇ．２４．２００７	JBL　オリンパスＳ８Ｒ　スピーカー　追加
Ｆｅｂ．１８．２００８	SONY プレイステーション３  Blu-rayプレーヤ 追加	初・Blu-rayプレーヤ
Ｍａｒ．１６．２００８	JBL 435Be + AD435 + 2382A サブ・中音ホーン 追加	<Retire>
Ｍａｒ．１７．２００８	LUXMAN CL-350 サブ・プリアンプ 追加
Ｊｕｌ．０５．２００８	Panasonic TH-42PZ800　 ４２インチディスプレィに交換	初・Wideディスプレィ
Ａｕｇ．３０．２００８	Marantz AV8003　AVコントロールアンプ　交換	初・HDオーディオ
Ｍａｙ．２３．２００９	ＳＴＡＸ　ＳＲＭ−Ｔ１Ｓ  真空管ドライバー　追加
Ａｐｒ．１６．２０１０	Antelope OCX マスタークロックジェネレーター　追加	初・マスタークロック
Ａｐｒ．２７．２０１０	ＤＡＴＵＭ　ＬＰＲＯ　ルビジウム発信器　追加	初・ルビジウム
Ｊｕｌ．１３．２０１０	DENON DBP-4010UD  Blu-rayプレーヤ 追加
Ｊａｎ．２８．２０１１	Ｈ．Ｐ． Z3905A ＧＰＳレシーバー（周波数標準器) 追加	初・GPS Receiver
May．０５．２０１１	オンキョー ND-S1000(S)　デジタルメディアトランスポート 追加	初・iPod I/F
May．２３．２０１１	LUXMAN MQ36 管球式OTLステレオパワーアンプ 追加
Ａｕｇ．０１．２０１１	Panasonic DMR-BZT600 Blu-rayレコーダ 追加	初・Blu-rayレコーダ
Ｄｅｃ．０６．２０１１	ＪＢＬ ＵＴ−４０５ スーパー・ツィータ（Ｃｅｎｔｅｒ Ch.） 追加
Ａｐｒ．０７．２０１２	CSE アイソレーショントランス TX-2000XN 追加	初・Isolation Trans.
Ｊｕｌ．２４．２０１２	LUXKIT A3500 管球式ステレオパワーアンプ 追加
Ｄｅｃ．０４．２０１２	JBL 2425HS + 2342 HC1000の中音ドライバ・ホーン 交換
Ｄｅｃ．１１．２０１２	Ａｃｃｕｐｈａｓｅ Ｐ−１０００　ステレオ・パワーアンプ 追加
Ａｕｇ．０１．２０１３	DENON AVP-A1HD-sp AVプリアンプ 追加
May．１０．２０１６	OPPO BDP-105D Japan Limited Blu-rayプレーヤ 追加
Ｍａｙ．２１．２０１７	OPPO SONICA DAC  Network Audio機能搭載USB DAC	初・USB DAC
Ａｕｇ．２６．２０１８	Shure KSE1200 コンデンサー・イヤホン
Ｆｅｂ．２７，２０１９	Panasonic  TH-49GX850　 ４９インチ・４ｋ・ディスプレィに交換	初・４ｋ ＴＶ
